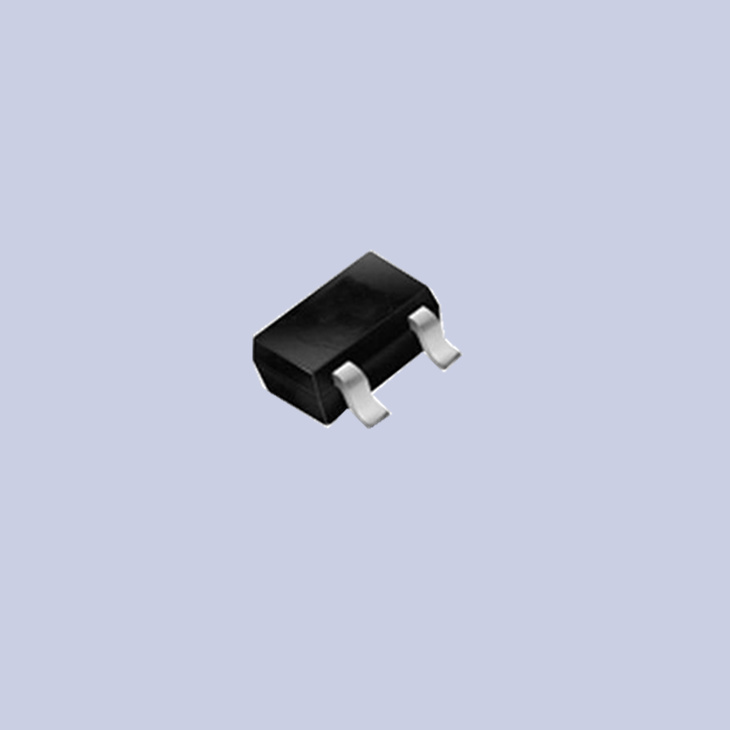

銅電阻，顧名思義，就是以銅薄膜作為材料的溫度傳感器。跟鉑電阻有一些不同。
| 產品特點 | |
| 溫度范圍廣 | 從-40℃至150℃ |
| 溫度精度高 | 高級產品可精確到0.1℃ |
| 性價比 | 相對鉑電阻更廉價，相對熱敏性能更好 |
| 產品一致性好 | 同級別產品互換性好，可以自由替代 |
| 批次一致性好 | 不同批次產品可以互換，無需更改電路 |
| 產品應用 | ||||||
| 汽車行業 | 家用電器 | |||||
| 汽車尾氣排放SCR/EGR系統、進氣/排氣溫度測量、能源電池監控、駐車加熱系統和變速箱油溫控制等。 | 家用燒烤爐的控制、電烤箱溫度控制、微波爐烹飪溫度的監測和控制、電飯煲的溫度傳感器、熱分解溫度控制等。 | |||||
| 工業制造 | 暖通空調 | |||||
| 耐用電阻溫度計、替代最高1000℃的熱電偶、實驗室和工業烤箱、高低溫環境試驗箱、熱量表等。 | 自動鍋爐的燃燒器溫度控制、需要校準的收繳系統中的熱量測量、太陽能系統的循環管控制、智能樓宇環境控制等。 | |||||
| 醫療設備 | 電子系統 | |||||
| 醫療環境監測，存儲醫療樣本的低溫系統、醫療設備的溫度監控、自定義溫度傳感器平臺等。 | 前端發射機、低能耗優化電路、用于傳輸標準的參考溫度傳感器、環境溫度控制或電路保護等。 | |||||
| 技術參數 | ||
| 產品標準 | DIN EN 60751:2009-05/IEC 60751 | |
| 溫度范圍 | 從-40℃至150℃ | |
| 0℃時標準阻值 | 10000Ω | |
| 溫度系數（TCR） | 4270ppm/K（其它規格具體咨詢） | |
| 連接方式 | SOT23-3L/TO92/雙引腳焊接 | |
| 產品精度 | 從-40-50℃ | ±0.5℃ |
| 從50-150℃ | ±1℃ | |
| 測試電流 | 20℃允許最大電流5mA; 1000℃允許最大電流2.8mA | |
| 響應時間 | 水流速度為0.4m/s | t0.63=0.08s |
| t0.9=0.17s | ||
| 空氣速度為 2m/s | t0.63=2.5s | |
| t0.9=4.5s | ||
| 電阻自熱 | 小于0.2 K/mW ，0℃、0.5mA電流情況下測試 | |
| 長期穩定性 | 100℃下運行1000小時的電阻的變化率低于0.2 % | |
| 絕緣電阻 | 25℃時大于100MΩ | |
| 震動測試 | 20至2000Hz頻率震動測試（具體頻率取決于安裝方式） | |
| ROHS | 符合 | |
產品結構圖
| S | 0.7±0.05mm | H | 0.3±0.03mm |
| Dim. | 0.25mm | B | 1.5±0.1mm |
| L | 2.5±0.1mm | L1 | 6±0.1mm |
| 訂單參考 | ||||||
| PT | N | 1 | W | 600 | A | 122410 |
| N:TCR=3850ppm/K | W=外接引腳 | 芯片等級 | ||||
| L:TCR=3770ppm/K | S=SMD | A，B，2B | ||||
| H:TCR=3916ppm/K | O=OCD | 1/3B，1/10B | ||||
| F=Flip Chip | ||||||
| T=TO92 | 傳感器耐溫 | |||||
| 1:R0=100Ω | 150=150℃ | 芯片外尺寸 | ||||
| PT=鉑金薄膜 | 2:R0=200Ω | 300=300℃ | 不含引腳 | |||
| CU=銅薄膜 | 5:R0=500Ω | 600=600℃ | 長-寬-高 | |||
| PTW=鉑金繞線式 | 10:R0=1000Ω | 1000=1000℃ | 10mm | |||
